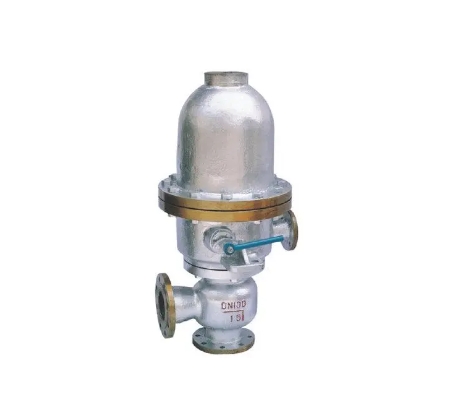

良工疏水調節閥-圖片-尺寸

良工疏水調節閥概述：

疏水閥調節閥適用于電站、化工、制藥、造紙等行業有加熱器的工業部門，用于調節脫氧蒸汽和水箱的水位。必不可少的設備，有效控制熱水器的水量。

良工疏水調節閥工作原理：

疏水閥調節閥開始操作時，應先調整閥門的工作位置。手術后不需要進一步調整。閥門將利用多級噴嘴的節流作用，根據噴嘴入口處的介質狀態，自動調節冷凝水排放量。介質狀態可以是冷水、熱凝結水、蒸汽或凝結水和蒸汽的混合物。

介質為冷水時，通過多級噴嘴節流排出的水仍是冷水，體積不變。

當介質為蒸汽時，通過多級噴嘴的節流，排出的介質仍為蒸汽。但由于閥門的壓降較大，蒸汽進入多級噴嘴后膨脹數倍，因此排出的蒸汽體積膨脹明顯。

當介質為凝結水時，凝結水在多級噴嘴內連續多次膨脹。由于閥門壓降巨大，一部分冷凝水轉化為二次蒸汽。閥門排出冷凝水和蒸汽的混合物。轉化為二次蒸汽的量取決于凝結水溫度、閥壓降和閥盤的開口高度。閥瓣開得過高時，不會產生二次蒸汽。

蒸汽疏水調節閥應根據其在管道系統中的不同作用，安裝在管道的適當位置。當管道系統使用此閥將冷凝水轉換為二次蒸汽時，應在閥前安裝蒸汽疏水閥。

疏水閥調節閥結構圖：

疏水閥調節閥外形鏈接尺寸：
